データ取得システム運動量データ記録解析システムCIF-4A/CIF-4M/Actmaster

製品の特長

・CIF-4Aは内部に時系列データを蓄積することができ、PCがなくても計測が可能です。さらにワイヤレス機能を搭載しているため、PCとの無線通信ができます。
・データは2つのメモリ(USB、SD)に記録されており、USBメモリでファイルをいつでもCIF-4Aから持ち出しが可能です。
・専用ソフトもございます。
・入力拡張ユニット(CBX-8)を接続して、16chまでの計測に対応しています。

<仕様>

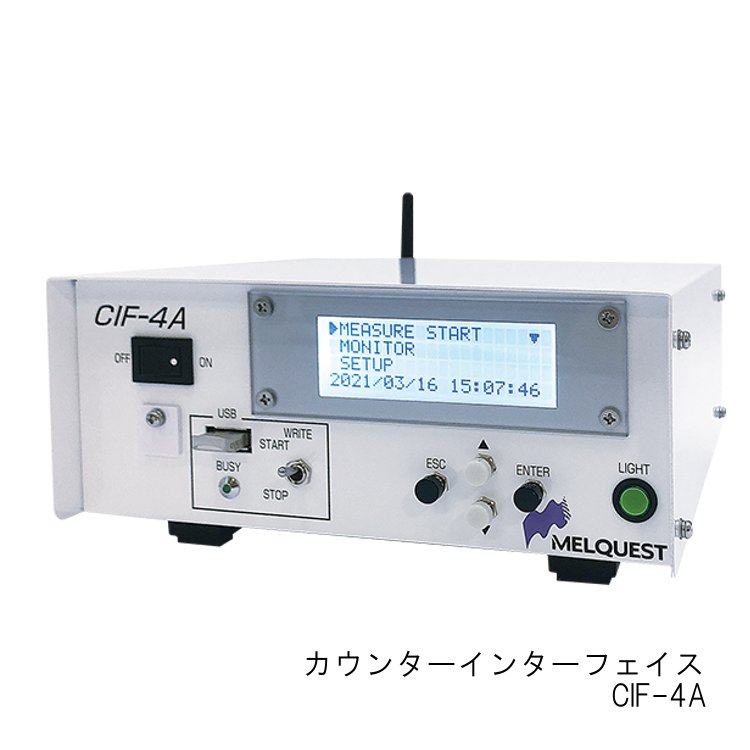

【カウンターインターフェイスCIF-4A】
入力数:8ch
表示:カウント表示LCD
PCへのデータ渡し:USBメモリ経由(スタンドアロン使用も可能)
外寸:200(w)×230(d)×95(h) mm アンテナ等突起部除く

【入力拡張ユニットCBX-8】
入力数:8ch
CIF-4Aとの通信 : RS-485

多ch用 (カウンターインターフェイス CIF-4M)

・入力拡張ユニットCBX-8を用いて最大96chまでの計測ができます。

<仕様>
【カウンターインターフェイスCIF-4M】
処理信号数:96(入力拡張ユニットCBX-8を12台まで接続可)
表示:カウント表示LCD
PCとのデータ通信:有線LAN
外寸:200(w)×230(d)×95(h) mm

計測専用ソフトウェア Actmaster(ノートPC付)

・リアルタイムにカウント値をバーグラフで表示
・ダブルプロットアクトグラム表示、同期計算機能
・計測中のマーカー機能 (マーカーとコメント入力)
・信号源の断線など、トラブル時の警報機能

▲計測画面例

▲ アクトグラム表示例
